Sistema di trasmissione robusto ad ampio raggio
Copertura estesa. Mantieni il controllo.
Costruita per superare i limiti del segnale, DJI O4 Ground Station è dotata di un array di 12 antenne e di una selezione automatica multibanda [1]. La nuova modalità Gateway [2] si collega direttamente a FlightHub 2 [3] per aggirare le barriere di dispiegamento, mentre la modalità Relay [4] garantisce la copertura offline. Non richiede manutenzione e consente di operare 24 ore su 24, 7 giorni su 7, in assenza di sorveglianza.
– HARDWARE AVANZATO, TRASMISSIONE ROBUSTA
– ECOSISTEMA APERTO, INTEGRAZIONE FLESSIBILE
– DESIGN RESISTENTE, ALIMENTAZIONE IP67
– MODALITA’ GATEWAY, COPERTURA AMPIA
– MODALITÀ RELAY, COPERTURA OFFLINE
– DJI CARE ENTERPRISE

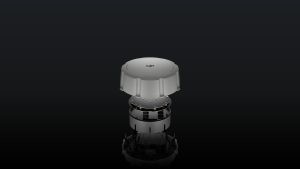

Unità RF ad alte prestazioni
L’unità RF con capacità di uscita elevata aumenta significativamente la penetrazione e la copertura del segnale, garantendo collegamenti affidabili attraverso le fitte ostruzioni urbane. Un rapporto segnale/rumore (SNR) ottimizzato migliora ulteriormente la sensibilità del ricevitore, recuperando segnali utilizzabili anche in ambienti elettromagnetici complessi.
Antenna omnidirezionale ad alto guadagno
Grazie a 12 antenne interne ed esterne con polarizzazione orizzontale e verticale, O4 Ground Station offre una copertura omnidirezionale e ad alto guadagno. È in grado di acquisire segnali in modo continuo e stabile indipendentemente dalla posizione del velivolo, contribuendo a mantenere un collegamento di comunicazione continuo per le operazioni ad ampio raggio.
Selezione automatica multibanda [1]
Per navigare in ambienti RF urbani congestionati, O4 Ground Station si sposta automaticamente tra le bande sub2G, 2,4 GHz, 5,2 GHz, 5,8 GHz e altre bande [1] per evitare le interferenze. Questo offre un flusso video nitido e privo di interruzioni e, se abbinato a DJI Matrice 400, supporta una distanza di trasmissione fino a 40 km [5].
GNSS a 5 sistemi, 19 frequenze
Un modulo RTK integrato ad alto guadagno traccia 19 frequenze su cinque sistemi satellitari globali. Anche in ambienti difficili e semi-ostacolati, come canyon urbani o fitte chiome, acquisisce rapidamente i segnali satellitari. Questo fornisce dati di posizionamento continui e a livello centimetrico, salvaguardando le operazioni di volo.
Modalità Gateway | Copertura ampi
Connettività di rete diretta
In modalità Gateway [2], O4 Ground Station si collega direttamente a DJI FlightHub 2 [3] via Ethernet o tramite DJI Cellular Dongle 2 [6], fornendo feed video a bassa latenza e ad alta larghezza di banda. Questo libera la stazione dai vincoli di prossimità di DJI Dock 3, consentendole di estendere la copertura fino a 30 km [7].
Mappa del segnale per un dispiegamento preciso [8]
Dopo un volo, FlightHub 2 utilizza i dati di volo per generare una mappa del segnale [8] che evidenzia visivamente le zone a copertura debole. Questo aiuta gli operatori a posizionare le stazioni di terra con maggiore precisione e a rafforzare i collegamenti di comunicazione, migliorando la sicurezza generale del volo.
Cruscotto virtuale per un controllo agile [8]
In modalità Gateway, gli operatori possono utilizzare il cruscotto virtuale di FlightHub 2 [8] per controllare a distanza il velivolo. All’interno dell’area di copertura della stazione di terra, i piloti possono annullare manualmente le rotte preimpostate, consentendo una risposta flessibile e rapida alle esigenze di attività multi-punto.
Modalità Relay [4], copertura offline

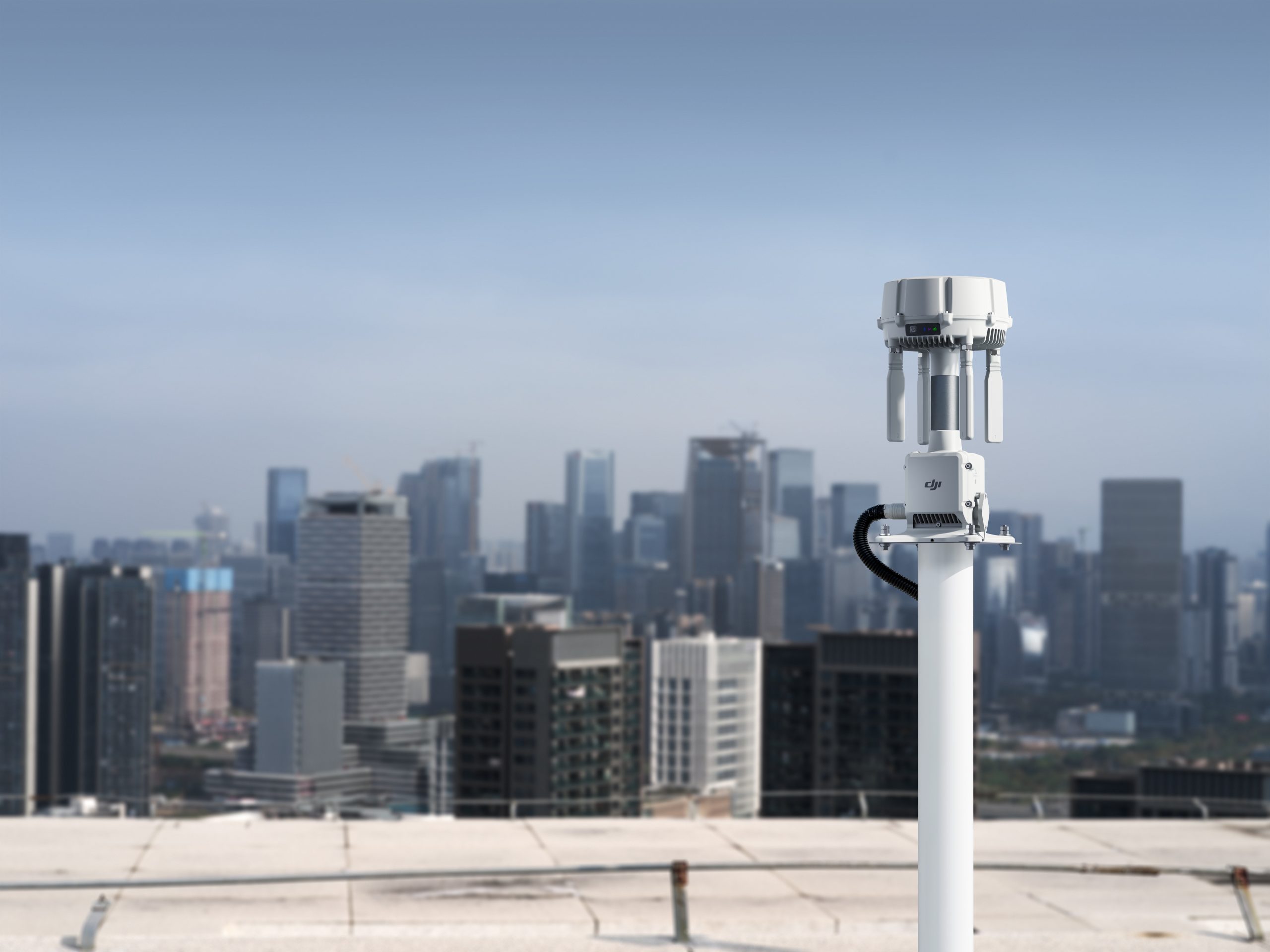

Installazione in un punto elevato per eliminare le ostruzioni
O4 Ground Station eredita le funzioni della stazione ripetitrice per dispiegamento fisso D-RTK 3 Relay. Nelle aree senza copertura, come le valli o gli ambienti urbani con gravi ostacoli al segnale, gli operatori possono passare alla modalità Relay [4] e posizionare la stazione in un punto elevato per estendere la distanza di trasmissione video del velivolo.
Rotazione di più dispositivi [9] per un utilizzo più elevato
I controller remoti o DJI Dock [9] nel raggio del segnale possono eseguire la scansione a distanza e collegarsi a O4 Ground Station [10]. Questo permette di velocizzare i tempi di rotazione, in quanto un’unica stazione può servire diversi velivoli in sequenza e migliorare l’utilizzo complessivo dell’hardware.
Affidabilità in tutte le condizioni atmosferiche

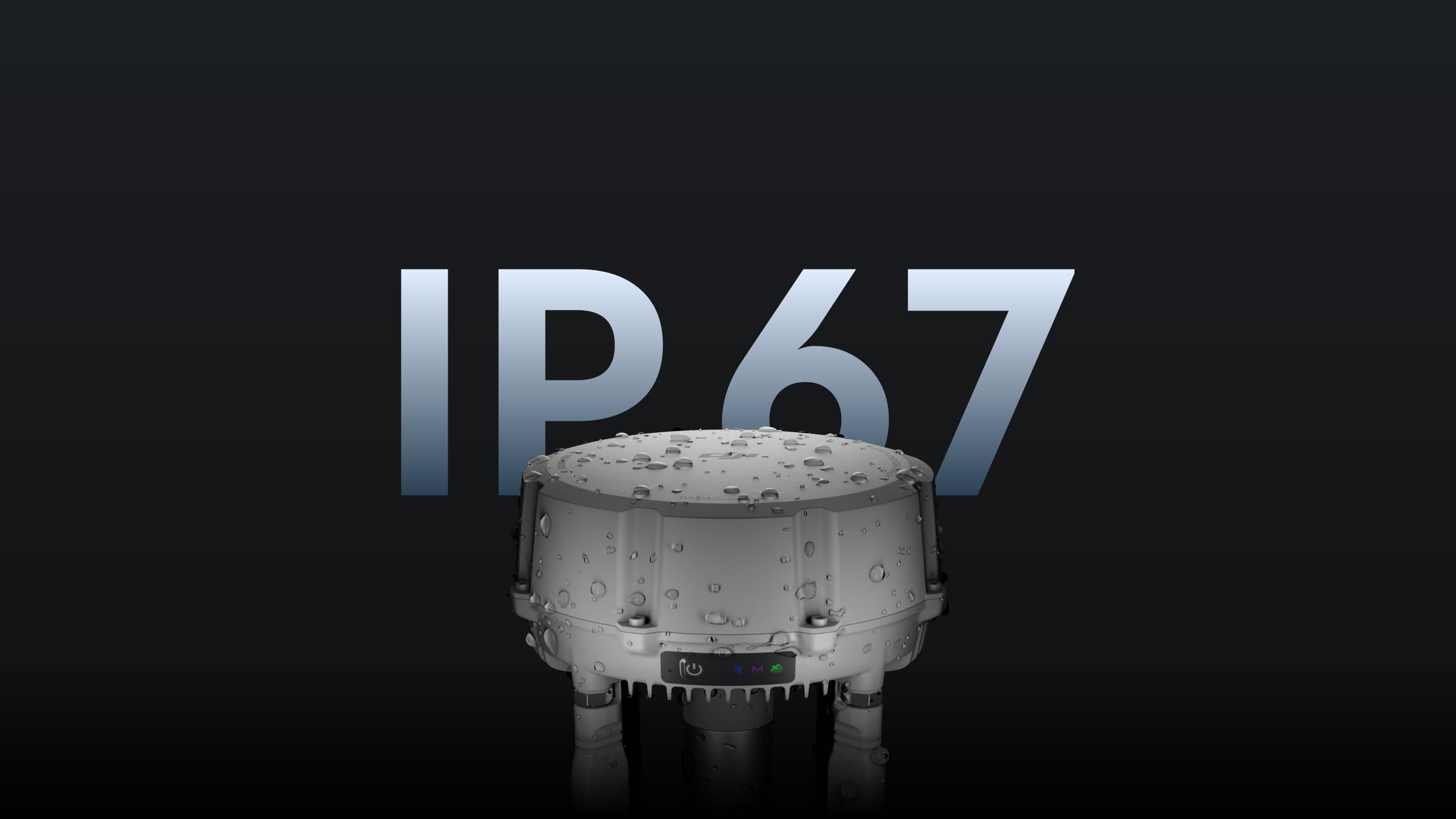

Il grado di protezione IP67 [11] protegge dall’acqua e dalla polvere, mentre O4 Ground Station funziona in modo affidabile a temperature comprese tra -40 °C e 55 °C [12]. Questa robusta struttura supporta operazioni continue e non presidiate in climi esterni difficili.
Design senza manutenzione
Il raffreddamento passivo senza ventola e il meccanismo di ripristino automatico consentono alla stazione di riprendere automaticamente il funzionamento dopo interruzioni di corrente o anomalie del software. Questo design esente da manutenzione riduce la necessità di riavvii manuali in loco e contribuisce a ridurre i tempi di risoluzione dei problemi e i costi operativi.

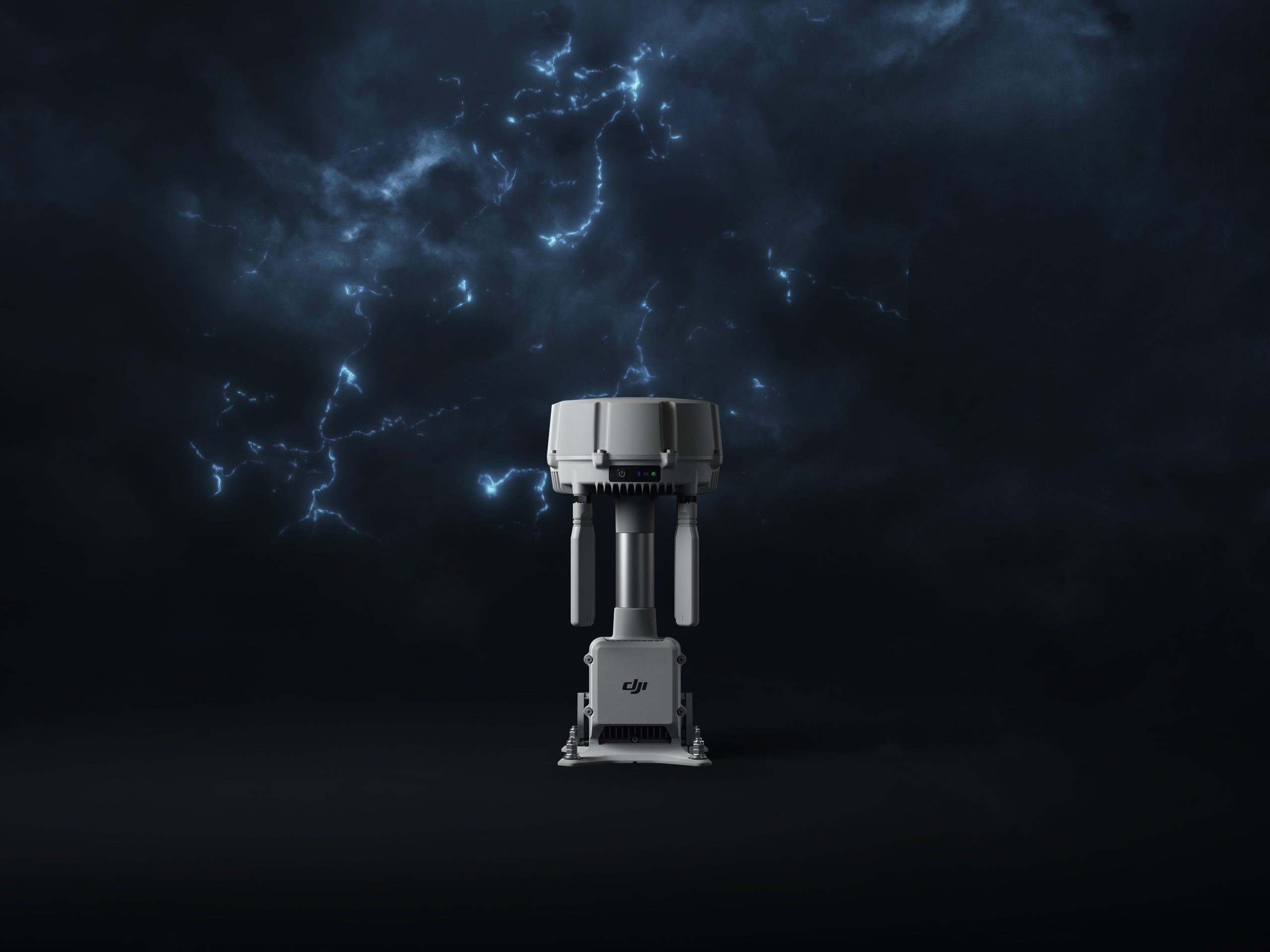

Protezione contro i fulmini

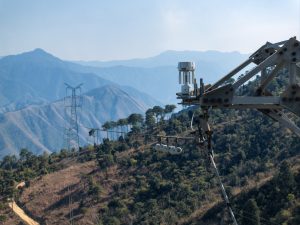

I componenti antifulmine proprietari e il progetto di messa a terra soddisfano lo standard EN/IEC 61643-21 Categoria C. Ciò contribuisce a ridurre il rischio di danni da fulmini quando la stazione viene installata in luoghi esterni elevati come montagne o torri di trasmissione [13].
Modalità Smart Low-Power [8]
In modalità Gateway, O4 Ground Station è dotata di una gestione intelligente dell’alimentazione. Si iberna automaticamente quando non è collegato alcun velivolo, consumando solo 7 W in standby [14]. Per gli ambienti off-grid, la stazione si collega alle soluzioni solari DJI Power o a sistemi fotovoltaici di terze parti [15], supportando operazioni a lungo termine in aree remote.
Ecosistema aperto, integrazione flessibile

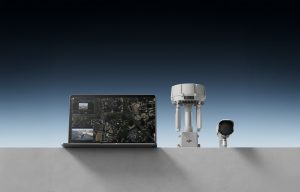

Gestione visiva unificata
O4 Ground Station integra fino a quattro telecamere IP standard. Utilizzando i protocolli ONVIF e GB/T 28181, trasmette video in diretta direttamente a DJI FlightHub 2 e sincronizza gli avvisi nativi della telecamera, come il rilevamento dello spostamento. FlightHub 2 consente anche il controllo remoto PTZ (Pan/Tilt/Zoom) delle telecamere collegate, offrendo agli operatori una visione centralizzata e completa dell’area operativa.
ESDK aperto
Il nuovo ESDK 2.0 basato su MQTT e Cloud API semplificano l’integrazione, consentendo agli sviluppatori di creare soluzioni personalizzate e specifiche per il settore. Tramite il protocollo MQTT, la stazione può collegarsi a ricevitori Remote ID o ADS-B di terze parti. Questo permette di rilevare in tempo reale la presenza di velivoli con e senza pilota nelle vicinanze, salvaguardando in modo proattivo lo spazio aereo intorno a DJI Dock 3.
Modelli supportati
Modalità Gateway: DJI Dock 3
Modalità Relay*: DJI Dock 3
DJI Matrice 400
DJI Matrice 4E
DJI Matrice 4T
DJI Matrice 4D (DJI RC Plus 2 Enterprise)
DJI Matrice 4TD (DJI RC Plus 2 Enterprise)
DJI FlyCart 100
* Questa funzione non è disponibile nei Paesi o nelle regioni che non supportano la frequenza di 5 GHz, come il Giappone e il Kazakistan. Per ulteriori informazioni, verificare le leggi e le normative locali.
DJI Care Enterprise
Riparazioni gratuite: Riparazioni gratuite illimitate entro il limite di copertura.
Copertura per l’intera flotta: Limite condiviso per la massima protezione.
Spedizione gratuita: Riparazioni con spedizione postale gratuita, estrema semplicità di servizio.
Assistenza di esperti: Risposta rapida da parte degli esperti dei prodotti DJ.
