Zenmuse S1 – Riflettore per piattaforme per droni a carico multiplo

• Riflettore per piattaforme per droni a carico multiplo
• Tecnologia LEP (Fosforo Eccitato da Laser)
• Potenza nominale: 120 W (Matrice 400), 68 W (Matrice 300 RTK/Matrice 350 RTK)
• Classe di sicurezza oculare: IEC 62471: Gruppo di rischio 1
• Livello di protezione: IP54

Manuale

Scheda tecnica

Accessori compatibili

Richiedi informazioni

Zenmuse S1 è il primo riflettore di DJI progettato per piattaforme per droni a carico multiplo, compatibile con DJI Matrice 400, Matrice 350 RTK e Matrice 300 RTK.

Utilizzando la tecnologia LEP (Fosforo Eccitato da Laser), offre un'elevata luminosità e una lunga distanza di illuminazione e supporta modalità di illuminazione multiple.

Questo lo rende ideale per la sicurezza pubblica, il soccorso d'emergenza, l'ispezione e altre operazioni notturne.

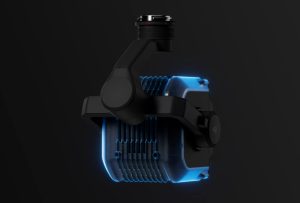

ZENMUSE S1

Il primo riflettore DJI per piattaforme per droni a carico multiplo

Zenmuse S1 è il primo riflettore di DJI progettato per piattaforme per droni a carico multiplo, compatibile con DJI Matrice 400, Matrice 350 RTK e Matrice 300 RTK. Utilizzando la tecnologia LEP (Fosforo Eccitato da Laser), offre un’elevata luminosità e una lunga distanza di illuminazione e supporta modalità di illuminazione multiple. Questo lo rende ideale per la sicurezza pubblica, il soccorso d’emergenza, l’ispezione e altre operazioni notturne.

Modalità di illuminazione multiple

Modalità Fascio Ridotto

Fornisce un campo visivo (FOV) di 15° entro una distanza di 150 metri, coprendo l’intervallo di illuminazione di una fotocamera con zoom 5x o superiore. Questa modalità è adatta per la maggior parte delle esigenze di ricerca e ispezione a breve distanza.

Modalità Fascio Lungo

Utilizzando la tecnologia LEP per una maggiore penetrazione della luce, questa modalità offre un campo visivo (FOV) di 4° a una distanza di 300 metri. Copre l’intervallo di illuminazione di una fotocamera con zoom 15x o superiore, migliorando l’efficienza nelle operazioni di soccorso d’emergenza e sicurezza pubblica.

Modalità Doppia Luce

Attiva contemporaneamente sia i fasci ridotti che quelli lunghi, fornendo una maggiore illuminazione centrale rispetto alla sola Modalità Fascio Lungo. Mantiene il FOV della Modalità Fascio Ridotto mentre estende la distanza di osservazione fino a 500 metri. ^[1] Questa modalità offre la massima copertura di illuminazione per una consapevolezza situazionale completa.

Modalità Strobo

Zenmuse S1 supporta lo strobo ad alta frequenza per attirare efficacemente l’attenzione degli individui da allertare, rendendolo particolarmente utile per segnalazioni in scenari di soccorso d’emergenza e sicurezza pubblica.

Luminosità ed efficienza energetica in simbiosi

Zenmuse S1 offre un’illuminazione centrale massima di 40 lux a 100 metri, garantendo un’ampia illuminazione in ambienti bui per distinguere chiaramente i dettagli dei soggetti. Inoltre, il consumo energetico in Modalità Fascio Lungo è di soli 24 W, riducendo il carico di potenza sul drone e contribuendo a mantenere il tempo di volo.

Allineamento intelligente del fascio luminoso

Quando montato con la serie Zenmuse H30 su Matrice 400, Zenmuse S1 impiega la sincronizzazione dello stabilizzatore e algoritmi software per calibrare automaticamente il suo centro ottico in tempo reale, allineandosi in modo intelligente con la visuale della fotocamera e prevenendo efficacemente la deviazione della luce.

Affidabile e intuitivo

Protezione del carico utile

Zenmuse S1 è dotato di molteplici meccanismi di protezione per la temperatura, la sovracorrente, potenza e altro, che migliorano l’affidabilità e la durata del prodotto.

Protezione dalle ustioni

La temperatura superficiale dell’involucro in plastica ^[7] di Zenmuse S1 non supera i 50° C, ^[1] prevenendo efficacemente il rischio di ustioni.

Controllo sincronizzato

Quando due Zenmuse S1 sono montati su Matrice 400, entrambi i fari possono essere controllati contemporaneamente, inclusi l’accensione/spegnimento della luce, la regolazione della luminosità e il controllo dell’angolo dello stabilizzatore. Questa funzione è ideale per scenari che richiedono illuminazione su larga area, come operazioni di ricerca e soccorso notturne.

Operazioni di collaborazione a terra e in volo

Quando utilizzato con Matrice 400 e la serie Zenmuse H30, Zenmuse S1 supporta la visualizzazione video in tempo reale e il controllo del faro tramite DJI FlightHub 2.

Adattabilità ambientale di livello superiore

Con un grado di protezione IP54 per la resistenza alla polvere e all’acqua, Zenmuse S1 può operare con temperature ambientali che vanno da -20 °C a 40 °C, rendendolo adattabile a vari ambienti operativi.

Montaggio versatile e struttura ultraleggera

Zenmuse S1 può essere montato su qualsiasi connettore dello stabilizzatore di Matrice 400, Matrice 350 RTK o Matrice 300 RTK, soddisfacendo varie esigenze operative. Pesando solo 0,76 kg, è compatto e portatile, e si adatta anche alla custodia da trasporto di Matrice 400.

Ecosistema aperto per gli sviluppatori

Grazie a Mobile SDK, gli utenti possono integrare rapidamente le funzionalità di Zenmuse S1 nelle loro app mobile auto-sviluppate, sbloccando le capacità della piattaforma drone per soddisfare esigenze specializzate.

PSDK

Quando utilizzato con Matrice 400, gli utenti possono integrare rapidamente le funzionalità di Zenmuse S1 tramite Manifold 3 e Payload SDK, espandendo le applicazioni del drone a una gamma più ampia di campi.

DJI ZENMUSE S1 E V1

SCHEDA TECNICA

Informazioni generali

Nome del prodotto

Zenmuse S1

Peso

760 ± 10 g

Dimensioni

125×152×171 mm (L×L×A)

Potenza nominale

120 W (Matrice 400)
68 W (Matrice 300 RTK/Matrice 350 RTK)

Aeromobili supportati

Matrice 400
Matrice 350 RTK
Matrice 300 RTK (richiede DJI RC Plus)

Classe di sicurezza oculare

IEC 62471: Gruppo di rischio 1

Temperatura della scocca

<50 °C (guscio di plastica)

^{Misurato in un ambiente di laboratorio a una temperatura ambiente di 25 °C con lo Zenmuse S1 installato sull’aeromobile.}

Livello di protezione contro l’ingresso

IP54

^{In condizioni controllate di laboratorio, raggiunge un grado di protezione IP54 secondo gli standard IEC 60529. La classificazione IP non è efficace in modo permanente e potrebbe diminuire a causa dell’usura del prodotto.}

Ambiente

Temperatura operativa

Tra -20 °C e 40 °C

Temperatura di conservazione

Tra -20 °C e 60 °C

Stabilizzatore

Sistema di stabilizzazione

3 assi (inclinazione, rollio, panorama)

Intervallo di vibrazione angolare

Stazionamento: ±0,01°
Volo: ±0,02°

Montaggio

DJI SKYPORT removibile

Intervallo meccanico

Inclinazione: Da -129° a +73°
Rollio: ±55,8°
Panorama: ±327°

^{Limite strutturale, intervallo non controllabile.}

Intervallo controllabile

Inclinazione: Da -120° a +60°
Panorama: ±320°

Modalità operative

Follow / Libero / Ricentra

Illuminazione

Illuminamento centrale massimo

40 lux a 100 m (Matrice 400, Modalità Doppia Luce)
35 lux a 100 m (Matrice 300 RTK/Matrice 350 RTK, Modalità Doppia Luce)

^{Misurato in un ambiente di laboratorio a una temperatura ambiente di 25 °C con lo Zenmuse S1 installato sull’aeromobile.}

Illuminamento centrale a Fascio Ridotto

20 lux a 100 m (Matrice 400, Modalità Fascio Ridotto)
13 lux a 100 m (Matrice 300 RTK/Matrice 350 RTK, Modalità Fascio Ridotto)

^{Misurato in un ambiente di laboratorio a una temperatura ambiente di 25 °C con lo Zenmuse S1 installato sull’aeromobile.}

Illuminamento centrale a Fascio Lungo

30 lux a 100 m (Modalità Fascio Lungo)

^{Misurato in un ambiente di laboratorio a una temperatura ambiente di 25 °C con lo Zenmuse S1 installato sull’aeromobile.}

Angolo di illuminazione effettivo

15±1° (10% di illuminamento relativo, Modalità Fascio Ridotto e Modalità Doppia Luce)
4±0,5° (10% di illuminamento relativo, Modalità Fascio Lungo)

Temperatura di colore tipica

6500K valore tipico (Modalità Fascio Ridotto)
7500K valore tipico (Modalità Fascio Lungo)

^{Misurato in un ambiente di laboratorio a una temperatura ambiente di 25 °C utilizzando una sfera integratrice. I risultati effettivi possono variare leggermente a causa di diverse condizioni di test, e il risultato finale può variare in base all’uso effettivo.}

Modalità dimmerazione

Dimmerazione analogica

Distanza efficace del faro

500 m (Modalità Doppia Luce)

^{Dati misurati in ambiente di laboratorio a 25 °C. Le condizioni reali possono variare leggermente a seconda dell’umidità ambientale specifica, delle condizioni meteorologiche e di altri fattori. Il risultato finale dipende dall’utilizzo reale.}
